4X4 KVM Seamless Matrix

MR-44G

KVM Matrix Series(MR-44G)는 키보드(K), 비디오(V), 마우스(M) 신호를 출력하는 다수의 장비(ex. PC)와 다수의 KVM 기기(ex. 키보드, 마우스, 모니터)를 라우팅 해주는 기기입니다.

또한 Video 신호를 Re-clocking & Equalizing하여 신호 열화를 최소화 합니다. DVI Matrix Series는 Gen-Lock 기술이 적용되어 라우팅 시 영상 깜빡임이 없습니다.

또한 Scaler IC로 인해 2/4/6/8 화면 분할 기능도 지원합니다. 단, 전 포트 동일한 분할 영상이 출력됩니다. DVI Matrix Series는 FPGA IC를 이용하여 연결되는 장치(ex. PC, 키보드, 마우스)와의 호환성 및 확장성에 용이하며, PS/2 타입으로 입출력 전환 시 키보드, 마우스 끊김이 없습니다.

DVI Matrix Series는 RS-232 통신으로 라우팅, 분할크기 지정 및 그룹핑, Preset 등이 가능하고, Matrix 제어용 Console Box, Keypad를 통해 빠른 상태 확인 및 라우팅이 가능합니다.

2ch DVI Optical Extender

ED-OW

2채널 광모듈 연장기인 ED-OW는 DVI 및 HDMI (TMDS) 영상 및 음성 신호를 출력하는 AV 기기의 신호를 왜곡 또는 감쇄없이 광 케이블을 통해 최대 2Km (single mode 2km / multi mode 500m)까지 전송하여 DVI 디스플레이 기기에 표출해주는 제품입니다.

디스플레이 기기의 영상 정보를 Transmitter 모듈에 저장 후 AV기기가 모듈에 저장된 기기영상정보를 읽어가는 방식인 Auto EDID 기능을 통해 AV기기가 원거리 디스플레이 기기와 직접 연결되어 있는 것과 동일한 효과를 보입니다.

- 2CH LC DVI Extender

 싱글모드 : 2Km

- 멀티모드 : 500m- WUXGA (1920X1200) 및 HDTV (1080P) 해상도 지원

- DVI 1.0,  HDCP 1.3지원

- 이퀄라이징 기능으로 안정된 TMDS 영상 송수신 가능

- 저전력 광모듈 탑재로 내부 발열 최소화 구조

- 후면 Thumb Screw로 고정 용이

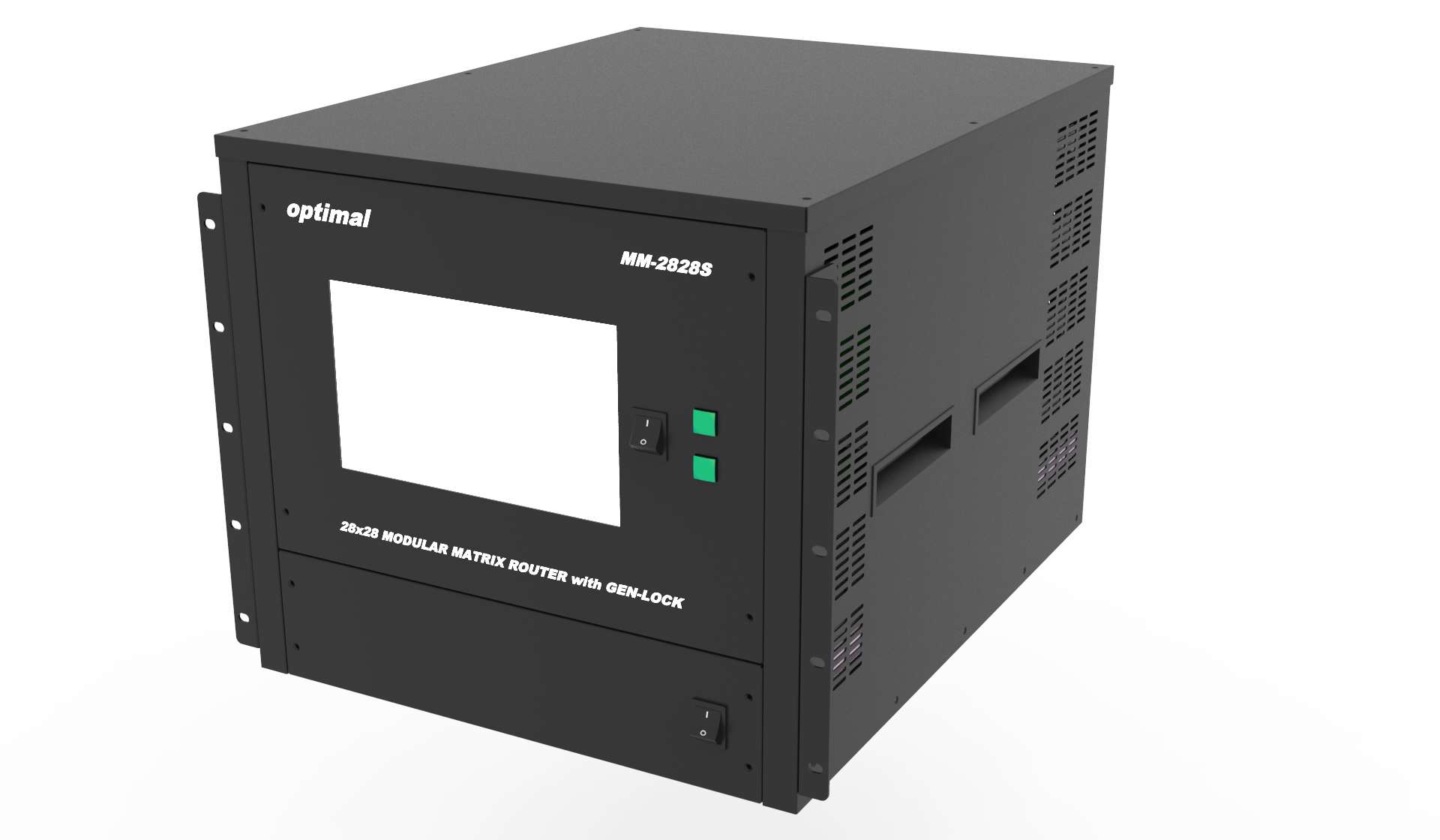

Modular Seamless Matrix Switcher

288x288 Modular Multi Format Matrix (MM-288S)

Modular Multi-Format Matrix Series는 다수의 비디오 출력 장치(ex. PC, 블루레이)와 다수의 디스플레이 장치를 라우팅 해주는 기기입니다. 또한 Video 신호를 Re-clocking & Equalizing하여 신호 열화를 최소화 합니다.  MM Series는 확장식Matrix로 Slot은 4개의 포트로 구성되며 Slot을 탈착하여 입출력 수를 조절할 수 있습니다. Slot 탈착 시 Hot Swap이 지원되어 Matrix를 끄지 않고 Slot 교체가 가능합니다. MM Series는 Gen-Lock 기술이 적용되어 라우팅 시 영상 깜빡임이 없습니다. 또한 Scaler IC로 인해 4 화면 분할 기능도 지원합니다. 단, 화면 분할은 단일 Slot에서 Gen-Lock은 전 포트 유효합니다. MM Series는 시그널 제너레이터 기능을 탑재하여 입출력 포트 검사 시 별도의 Source 장비 없이도 검사가 가능합니다. MM Series는 입출력 Slot의 Format이 다르더라도 Auto Converting이 되어 입출력포트 Format에 관계없이 연결이 가능합니다. Optical Slot과 HDBaseT Slot 사용 시 DVI Extender(ED-OW), HDBaseTExtender(EH-UT, EH-UR)가 별도로 필요합니다. MM Series는 전면에 있는 터치패널 LCD를 이용하여 라우팅, 입력 신호 정보 분석, 디스플레이 연결 상태 및 EDID 정보, Slot 연결 현황, Matrix 이상유무 확인 등이 가능합니다

Features
: 탈착이 가능한 Modular Matrix - MM 288S : 4x4~288x288 까지 확장 가능
: 다양한 입출력 Format - DVI, HDMI, SDI, RGB, HDBaseT (100m), Optical(2km)
: 입출력 Format Converting 기능
: EDID Writing & HDCP 지원
: TMDS Re Clocking, Equalizing
: 최대 해상도 4K 3,840 x 2,160 @ 60Hz( 카드 별 상이 )
: 최대 대역폭 18Gbps( 카드 별 상이 )
: Slot 교체 시 Hot Swap 가능
: Signal Generator 기능
: Redundant Power 지원
: 전면 터치 LCD(ON, OFF 및 Lock 기능 지원
: 문자표출지원 (OSD, 입력 화면 정보 확인 가능
: Real Seamless
: 화면 분할 : 4 분할 지원 카드 별 상이 )
: 화면 확대 및 축소 지원
: 오디오 병합 및 추출 기능 지원
: 프리셋 기능 지원
: 테스트 패턴 지원
: Freeze 기능 지원
: 화면 중첩 지원 카드 별 상이
: 매트릭스를 제어할 수 있는 SW 지원

4X4 KVM Seamless Matrix

MR-44G

KVM Matrix Series(MR-44G)는 키보드(K), 비디오(V), 마우스(M) 신호를 출력하는 다수의 장비(ex. PC)와 다수의 KVM 기기(ex. 키보드, 마우스, 모니터)를 라우팅 해주는 기기입니다.

또한 Video 신호를 Re-clocking & Equalizing하여 신호 열화를 최소화 합니다.

DVI Matrix Series는 Gen-Lock 기술이 적용되어 라우팅 시 영상 깜빡임이 없습니다.

또한 Scaler IC로 인해 2/4/6/8 화면 분할기능도 지원합니다. 단, 전 포트 동일한 분할영상이 출력됩니다.

DVI Matrix Series는 FPGA IC를 이용하여 연결되는 장치(ex. PC, 키보드, 마우스)와의 호환성 및 확장성에 용이하며 PS/2 타입으로 입출력 전환 시 키보드, 마우스 끊김이 없습니다.

DVI Matrix Series는 RS-232 통신으로 라우팅, 분할크기 지정 및 그룹핑, Preset 등이 가능하고, Matrix 제어용 Console Box, Keypad를 통해 빠른 상태 확인 및 라우팅이 가능합니다.

DVI Distributor (1X2)

1X2 DVI Distributor (DD-12HD)

DVI Distributor Amplifier Series(DD-12HD)는 DVI 입력을 다수의 디스플레이 장치에 연결할 수 있도록 DVI 신호를 분배해주는 기기입니다. 또한 Video 신호를 Equalizing하여 신호 Level 변화를 최소화 합니다.   DVI Distributor Amplifier Series는 전면에 있는 Indicate LED는 DVI 입력을 HPD하여 연결 상태를 확인할 수 있습니다. DVI Distributor Amplifier Series는 내부에 EEPROM을 장착하여 전면에 있는 EDID버튼을 눌러 EDID 정보를 저장하는 Self EDID방식을 지원하여 최적의 해상도를 제공합니다.

 EE-OB는 UTP와같은 통신케이블의 데이터를 광케이블을 이용하여 장거리 전송을 할 수 있는 광 컨버터입니다.

LC 타입의 광커넥터를 사용하며, 광케이블이 멀티모드와 싱글모드에 따라서 300m~15Km에 이르기까지 안정적인 대용량의 데이터 전송과 최적의 성능을 발휘합니다.

 Multi Format Wall Controller

16X16 Micro LED Processor (IWM-1616)

다양한 외부입력(물리적인 입력, 네트워크 입력) 영상을 대형 멀티 디스플레이에 효율적으로 표출하기 위해 제작된 IWM Series는 사용자가 원하는 입력 화면을 경계면에 구애 받지 않고 자유롭게 표출할 수 있도록 지원합니다.
